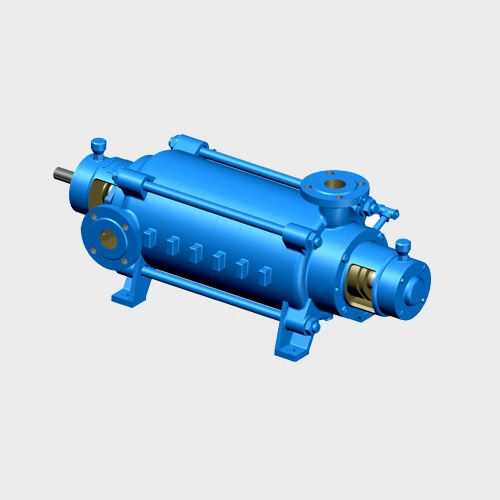

TSWA型多级泵
概述
TSWA 型卧式多级离心泵，具有效率高、汽蚀性能好、振动小、噪音低、运行平稳等特点，被各大设计院所等单位推荐为高层建筑的供水、消防、采暖等最优型产品。输送液体温度一般低于80℃。
应用范围
适用于工厂、城市、矿山、给排水之用。
性能范围
进口直径： 50-150mm(2"-6")
流 量：18-191m3/h
扬 程：16-292m
转 速：1450r/min
配用功率： 2.2-200kW
型号意义
结构特点
TSWA型水泵为多级分段式离心泵，其吸入口位于进水段上成水平方向，吐出口在出水段上垂直向上。用户可根据扬程不同要求选用不同级数的型号泵。水泵的定子部分由进水段、中段、出水段、尾盖和轴承体等零部件组成。水泵的转子部分由轴、叶轮、轴套和平衡盘等零件组成。水泵的进水段、中段、出水段结合面之间采用纸垫密封，为了防止水沿轴进入轴承，在轴套间采用石棉绳加以密封，泵体两端的轴封采用填料密封，通过调整压紧螺栓，致使液体能一滴一滴渗出为准。轴承采用滚动轴承，轴承内用钙基黄油润滑。从驱动端看，泵为顺时针转动。
剖面图
型谱图
